Gardu Distribusi 20 kV: Pengertian, Fungsi, dan Proses Pemasangannya

September 13, 2025



Pendahuluan

Ketersediaan listrik yang andal menjadi salah satu faktor penting dalam mendukung aktivitas rumah tangga, gedung, hingga kawasan industri. Untuk memastikan listrik terdistribusi dengan aman dan stabil, dibutuhkan infrastruktur yang memadai, salah satunya adalah gardu distribusi 20 kV.

Gardu distribusi berperan sebagai penghubung antara jaringan listrik PLN dengan pelanggan, terutama pelanggan menengah hingga besar seperti gedung perkantoran, pusat perbelanjaan, hotel, dan pabrik. Tanpa gardu, aliran listrik tidak dapat terkontrol dengan baik sehingga berpotensi menimbulkan gangguan dan kerugian operasional.

Dalam artikel ini, kita akan membahas secara lengkap mengenai pengertian gardu distribusi 20 kV, fungsi utamanya, hingga proses pemasangannya. Selain itu, kami juga akan menyoroti bagaimana PT Sampan Agung Elektrindo, perusahaan jasa kelistrikan profesional di Jabodetabek, siap menjadi mitra terpercaya Anda dalam pemasangan gardu distribusi.

Pengertian Gardu Distribusi 20 kV

Gardu distribusi 20 kV adalah instalasi listrik tegangan menengah yang berfungsi menerima pasokan listrik dari jaringan PLN dengan tegangan 20 kilovolt (kV) untuk kemudian diturunkan tegangannya dan didistribusikan ke pelanggan.

Secara sederhana, gardu ini menjadi titik peralihan antara sistem kelistrikan PLN dan sistem kelistrikan pelanggan. Di dalam gardu terdapat peralatan penting seperti trafo distribusi, panel tegangan menengah (cubicle), sistem proteksi, serta sistem pentanahan.

Tanpa gardu distribusi, pelanggan dengan kebutuhan daya besar akan kesulitan memperoleh pasokan listrik yang stabil. Karena itulah, instalasi ini menjadi syarat utama bagi perusahaan atau gedung yang membutuhkan daya menengah hingga tinggi.

Fungsi Gardu Distribusi 20 kV

Fungsi gardu distribusi tidak hanya sekadar menyalurkan listrik, tetapi juga memastikan keamanan dan keandalan sistem kelistrikan. Beberapa fungsi utamanya antara lain:

  1. Menerima dan Menyalurkan Daya
    Menerima daya listrik dari PLN tegangan menengah (20 kV) dan mendistribusikannya ke instalasi listrik pelanggan.

  2. Menurunkan Tegangan
    Menggunakan transformator (trafo distribusi), gardu menurunkan tegangan dari 20 kV ke tegangan rendah (380/220 V) agar bisa digunakan oleh peralatan listrik.

  3. Proteksi Sistem
    Gardu dilengkapi sistem proteksi seperti circuit breaker, relay, dan fuse yang berfungsi melindungi jaringan dari arus lebih, hubung singkat, dan gangguan lainnya.

  4. Pengendalian dan Pemeliharaan
    Melalui gardu, operator dapat melakukan pengendalian distribusi daya listrik serta melakukan pemeliharaan sistem dengan lebih mudah.

  5. Efisiensi Energi
    Dengan gardu yang terpasang baik, kerugian daya (losses) dapat diminimalkan sehingga distribusi energi lebih efisien.

Komponen Utama dalam Gardu Distribusi

Sebelum membahas proses pemasangan, penting untuk mengenal komponen utama yang ada dalam gardu distribusi:

  • Cubicle Tegangan Menengah (20 kV) → Panel utama untuk menerima dan mendistribusikan daya dari jaringan PLN.

  • Trafo Distribusi → Mengubah tegangan menengah 20 kV menjadi tegangan rendah 380/220 V.

  • Panel Tegangan Rendah (LVMDP/MDP) → Mendistribusikan listrik ke beban-beban pelanggan.

  • Sistem Proteksi → MCCB, relay, fuse, dan grounding untuk melindungi sistem dari gangguan.

  • Sistem Pentanahan (Grounding) → Melindungi instalasi dan manusia dari tegangan berlebih akibat gangguan atau sambaran petir.

Proses Pemasangan Gardu Distribusi 20 kV

Pemasangan gardu distribusi membutuhkan perencanaan matang dan harus mengikuti standar PUIL serta regulasi Kementerian ESDM. Berikut tahapan umumnya:

1. Analisis Kebutuhan Daya

Langkah pertama adalah menghitung kebutuhan daya pelanggan. Dari sini ditentukan kapasitas trafo dan jumlah cubicle yang diperlukan.

2. Desain dan Perencanaan

Tim teknis merancang desain gardu sesuai kebutuhan pelanggan dan standar PLN. Pada tahap ini juga ditentukan lokasi pemasangan gardu.

3. Pengadaan Material

Setelah desain disetujui, dilakukan pengadaan material seperti cubicle 20 kV, trafo distribusi, panel LV, sistem grounding, dan aksesoris lainnya.

4. Instalasi Fisik

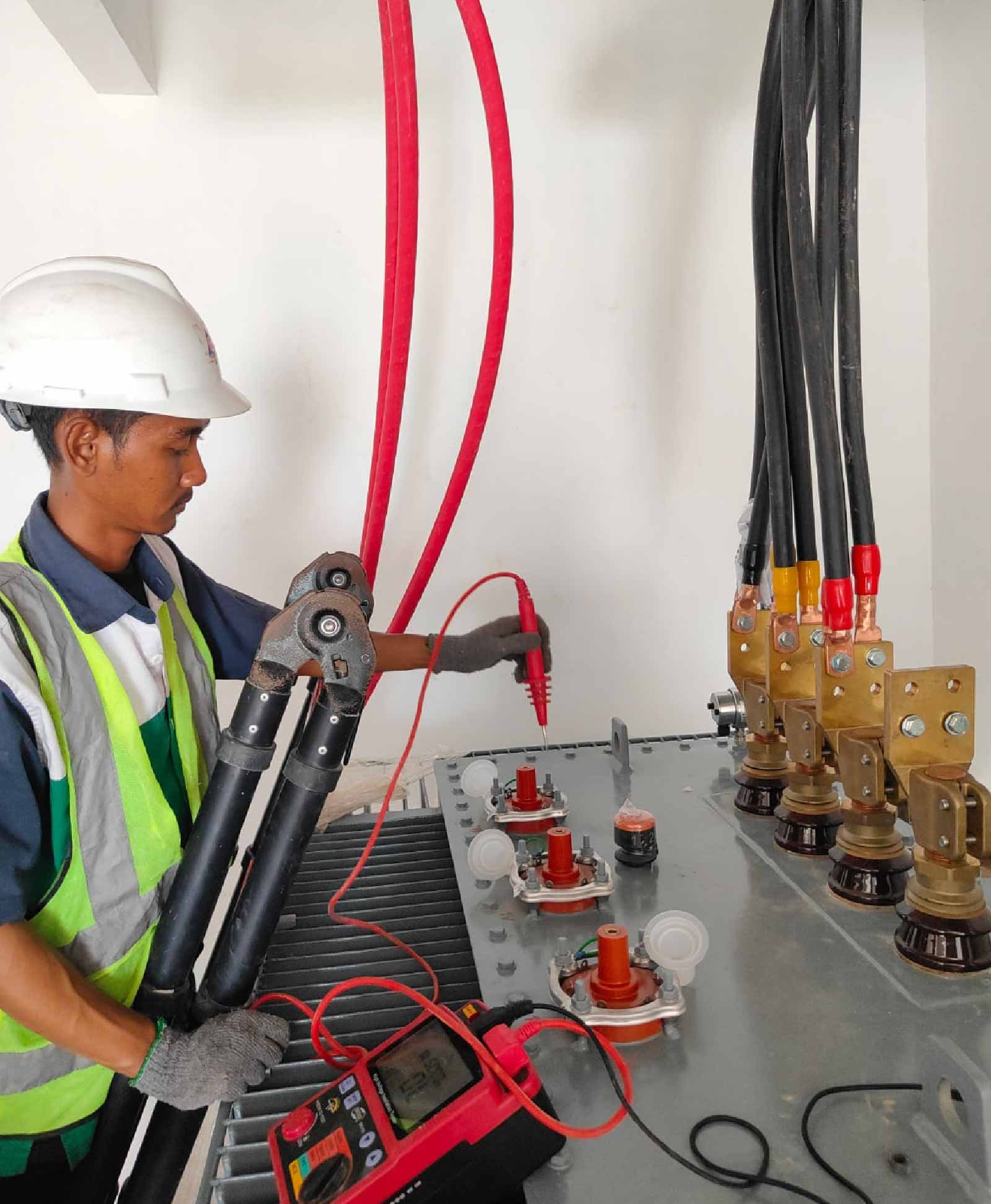

Teknisi memasang seluruh komponen di lokasi yang telah ditentukan. Proses meliputi pemasangan trafo, cubicle, kabel tegangan menengah, hingga grounding.

5. Pengujian dan Commissioning

Sebelum gardu dioperasikan, dilakukan pengujian menyeluruh untuk memastikan semua komponen berfungsi normal dan sesuai standar keselamatan.

6. Sertifikasi Laik Operasi (SLO)

Gardu yang sudah selesai dipasang harus memperoleh Sertifikat Laik Operasi (SLO) sebagai bukti legalitas dan keamanan penggunaan instalasi.

Kesalahan yang Harus Dihindari dalam Pemasangan Gardu

  • Tidak memperhitungkan kapasitas daya dengan benar.

  • Menggunakan material non-standar atau tanpa sertifikasi SNI.

  • Mengabaikan sistem proteksi dan grounding.

  • Pemasangan tanpa teknisi bersertifikat.

  • Tidak mengurus legalitas (NIDI & SLO).

Kesalahan ini bisa berakibat fatal, mulai dari gangguan listrik, kerusakan peralatan, hingga risiko kebakaran.

Peran PT Sampan Agung Elektrindo dalam Pemasangan Gardu

Sebagai perusahaan jasa kelistrikan berpengalaman lebih dari 15 tahun, PT Sampan Agung Elektrindo hadir sebagai mitra terpercaya untuk pemasangan gardu distribusi 20 kV di Jabodetabek.

Layanan kami meliputi:

  • Pemasangan gardu distribusi dan gardu pelanggan tegangan menengah (20 kV).

  • Perakitan panel tegangan rendah (LV Panel).

  • Instalasi listrik rumah, gedung, dan industri.

  • Pemeliharaan sistem tenaga listrik industri.

  • Proteksi petir & pentanahan.

  • Pengurusan NIDI & SLO resmi.

  • Layanan darurat listrik 24/7.

Dengan tim teknisi bersertifikat, material berkualitas, dan pengalaman ratusan proyek sukses, kami memastikan setiap gardu yang dipasang aman, efisien, dan sesuai regulasi.

Kesimpulan

Gardu distribusi 20 kV memiliki peran vital dalam sistem kelistrikan, terutama untuk pelanggan dengan kebutuhan daya besar. Fungsinya bukan hanya menyalurkan listrik, tetapi juga menurunkan tegangan, melindungi sistem, dan menjaga efisiensi energi.

Proses pemasangan gardu harus dilakukan dengan perhitungan yang tepat, peralatan standar, serta tenaga ahli profesional. Di sinilah PT Sampan Agung Elektrindo hadir sebagai mitra kelistrikan terpercaya untuk Anda di Jabodetabek.

Hubungi PT Sampan Agung Elektrindo sekarang juga untuk konsultasi dan pemasangan gardu distribusi 20 kV yang aman, profesional, dan sesuai standar nasional.
